Witaj w kompleksowym przewodniku po sterowniku kominkowym MSK Plus. Ten artykuł dostarczy Ci wszystkich niezbędnych informacji, od instalacji i konfiguracji, po zaawansowane funkcje i rozwiązywanie typowych problemów, abyś mógł w pełni wykorzystać potencjał swojego kominka i cieszyć się optymalnym ogrzewaniem.
Kluczowe informacje o sterowniku MSK Plus
- MSK Plus to mikroprocesorowy sterownik do kominków powietrznych i wodnych, optymalizujący spalanie drewna.
- Urządzenie kontroluje temperaturę w trzech punktach i steruje do czterech urządzeń zewnętrznych, takich jak pompy czy wentylatory.
- Może przynieść oszczędności w zużyciu drewna nawet do 30% dzięki precyzyjnej regulacji powietrza.
- Zestaw zawiera sterownik, przepustnicę z serwomechanizmem, trzy czujniki temperatury oraz akcesoria montażowe.
- Instalacja i podłączenie elektryczne powinny być wykonane przez wykwalifikowanego elektryka ze względów bezpieczeństwa.
- Sterownik oferuje tryby pracy automatyczny, ręczny i czuwania, a także szereg funkcji zabezpieczających.
Czym jest sterownik MSK Plus i dlaczego warto zoptymalizować pracę kominka

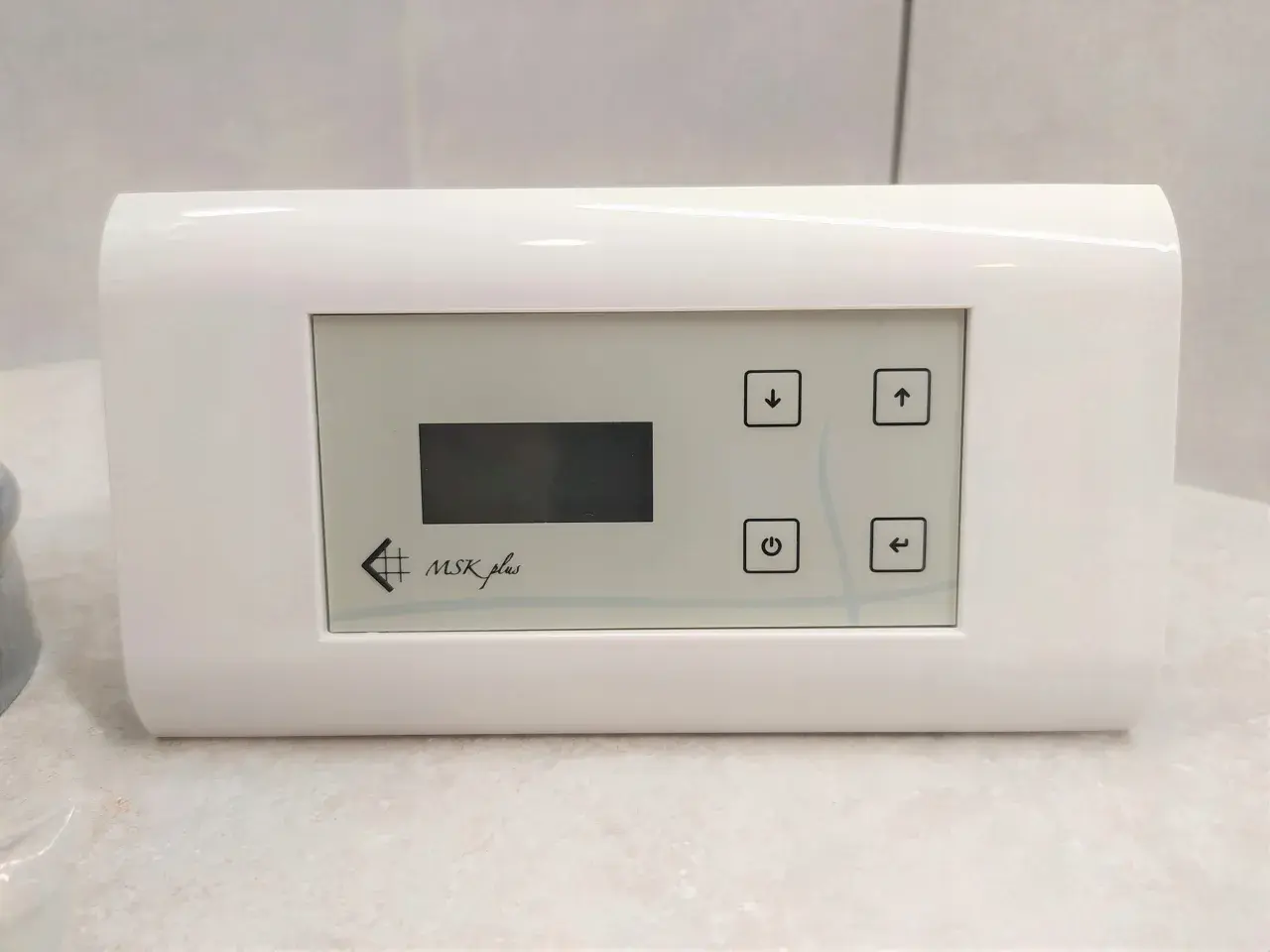

Sterownik MSK Plus to zaawansowane, mikroprocesorowe urządzenie firmy Kratki, zaprojektowane z myślą o kompleksowym zarządzaniu pracą kominków. Jest on kompatybilny zarówno z kominkami o konstrukcji powietrznej, jak i tymi wyposażonymi w płaszcz wodny. Jego kluczowe zadanie polega na optymalizacji procesu spalania drewna. Osiąga to poprzez precyzyjne dozowanie powietrza zewnętrznego, które jest kontrolowane za pomocą elektronicznej przepustnicy. Zastosowanie takiego rozwiązania może prowadzić do znaczących oszczędności w zużyciu paliwa, sięgających nawet 30%. Jest to informacja potwierdzona przez dane producenta, Kratki.
Poznaj kluczowe zadanie sterownika: oszczędność drewna i wygoda użytkowania
Automatyczna regulacja procesu spalania to serce funkcjonalności sterownika MSK Plus. Urządzenie stale monitoruje temperaturę i na bieżąco dostosowuje dopływ powietrza, aby utrzymać z góry ustaloną wartość. Taki sposób pracy nie tylko znacząco redukuje zużycie drewna, ale także przekłada się na wysoki komfort użytkowania kominka. Koniec z ciągłym doglądaniem i ręcznym regulowaniem płomienia sterownik przejmuje tę odpowiedzialność. Dodatkowo, MSK Plus oferuje możliwość sterowania nawet czterema różnymi urządzeniami zewnętrznymi. Może to obejmować pompy obiegowe centralnego ogrzewania (CO), pompy ciepłej wody użytkowej (CWU), wentylatory dystrybucji gorącego powietrza (DGP) czy elektrozawory. Ta wszechstronność czyni go centralnym punktem zarządzania domowym systemem grzewczym.
Dla kogo przeznaczony jest MSK Plus? Kompatybilność z kominkami powietrznymi i z płaszczem wodnym
Uniwersalność sterownika MSK Plus sprawia, że jest on doskonałym wyborem dla szerokiego grona użytkowników. Bez względu na to, czy posiadasz kominek z tradycyjnym rozprowadzaniem gorącego powietrza, czy też system z płaszczem wodnym, który ogrzewa całą instalację centralnego ogrzewania, MSK Plus doskonale się sprawdzi. Jego zdolność do kontrolowania temperatury w maksymalnie trzech różnych punktach instalacji jest kluczowa dla efektywnego zarządzania ciepłem w każdym z tych systemów. Pozwala to na precyzyjne dostosowanie pracy kominka do indywidualnych potrzeb i specyfiki danej instalacji grzewczej.
Pierwsze kroki: Co znajdziesz w pudełku i jak przygotować się do instalacji
Zanim przystąpisz do montażu, warto dokładnie zapoznać się z zawartością zestawu oraz upewnić się, że masz odpowiednie warunki do przeprowadzenia instalacji. Prawidłowe przygotowanie to fundament bezpieczeństwa i długotrwałego, bezawaryjnego działania sterownika.

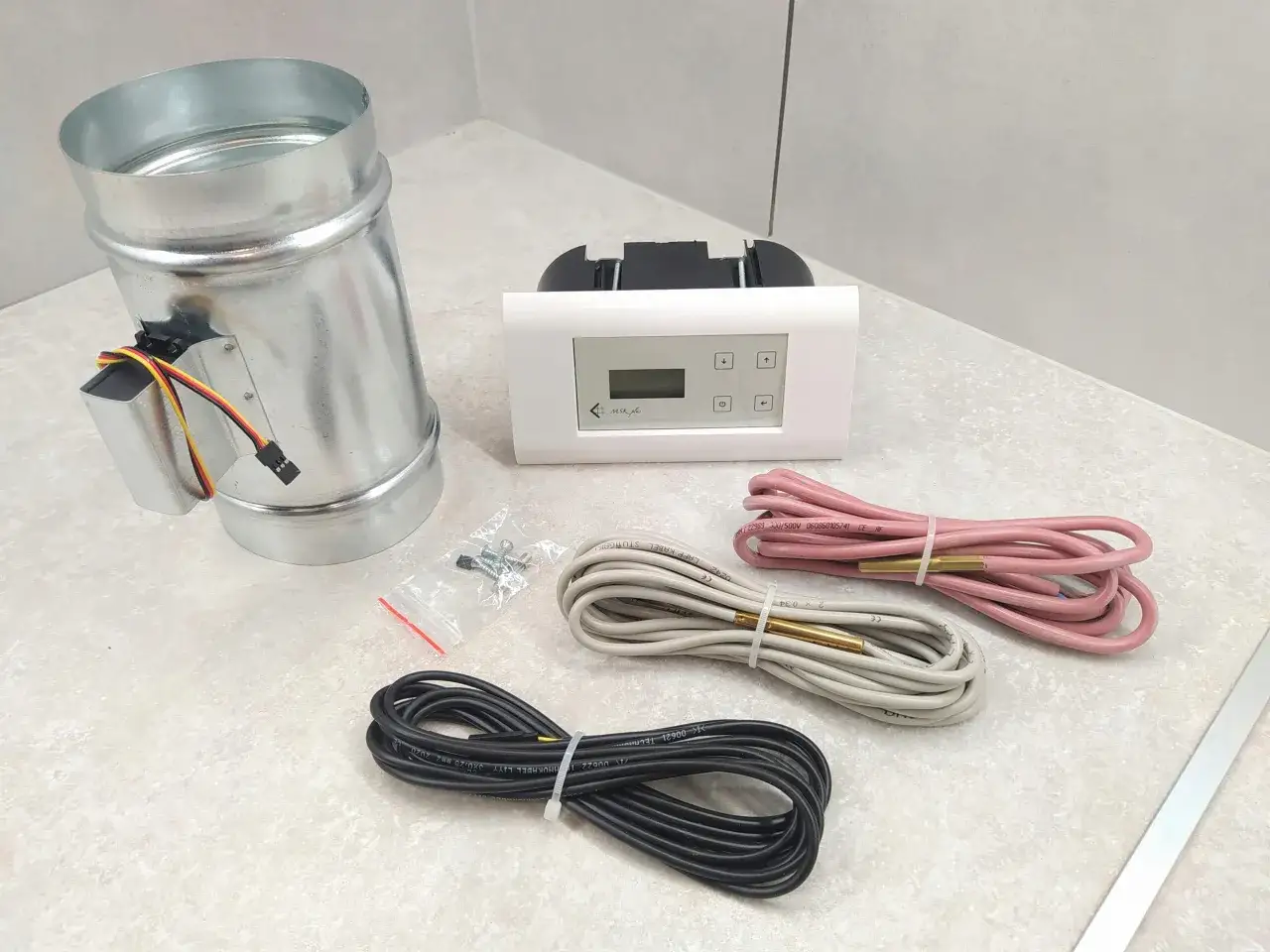

Zawartość zestawu MSK Plus: od sterownika po czujniki i przepustnicę
Standardowy zestaw sterownika MSK Plus zawiera wszystko, co potrzebne do jego instalacji i uruchomienia. W pudełku znajdziesz:
- Sterownik mikroprocesorowy serce całego systemu.
- Przepustnica z serwomechanizmem dostępna w różnych średnicach, dopasowanych do kanałów powietrznych (np. fi 100, fi 125, fi 150 mm).
- Trzy czujniki temperatury jeden wyposażony w kabel silikonowy (odporny na wyższe temperatury), a dwa z kablem PVC.
- Kable połączeniowe niezbędne do podłączenia wszystkich elementów.
- Puszka montażowa do estetycznego zamontowania sterownika w ścianie lub obudowie kominka.
- Zapasowy bezpiecznik na wypadek przepalenia głównego.
Niezbędne narzędzia i warunki do prawidłowego montażu
Do montażu sterownika MSK Plus zazwyczaj potrzebne są podstawowe narzędzia, takie jak wiertarka, zestaw śrubokrętów, klucze, a także miernik elektryczny do weryfikacji połączeń. Kluczowe jest również zapewnienie odpowiednich warunków środowiskowych. Miejsce montażu sterownika powinno być suche, wolne od nadmiernego zapylenia i zabezpieczone przed przypadkowymi uszkodzeniami mechanicznymi. Optymalna temperatura pracy urządzenia również powinna być uwzględniona podczas wyboru lokalizacji.
Dlaczego montaż powinien wykonać wykwalifikowany elektryk? Kluczowe aspekty bezpieczeństwa
Podłączenie elektryczne sterownika MSK Plus, podobnie jak każdej innej instalacji elektrycznej, powinno być powierzone wykwalifikowanemu specjaliście. Jest to podyktowane przede wszystkim względami bezpieczeństwa. Nieprawidłowe podłączenie przewodów może prowadzić do poważnych konsekwencji, takich jak porażenie prądem elektrycznym, uszkodzenie samego sterownika, a nawet stanowić ryzyko pożaru. Złożoność instalacji i konieczność precyzyjnego przestrzegania schematów elektrycznych sprawiają, że praca ta wymaga odpowiedniej wiedzy i doświadczenia.
Instrukcja montażu krok po kroku: Od puszki do podłączenia peryferiów
Przeprowadzenie montażu sterownika MSK Plus krok po kroku zapewni prawidłowe działanie urządzenia. Poniższa instrukcja pomoże Ci przejść przez ten proces bezpiecznie i efektywnie.
Krok 1: Prawidłowe osadzenie puszki montażowej sterownika
Pierwszym etapem jest wybór odpowiedniego miejsca i osadzenie puszki montażowej. Najczęściej montuje się ją w ścianie w pobliżu kominka lub w jego obudowie. Miejsce powinno być łatwo dostępne, ale jednocześnie chronione przed kurzem i wilgocią. Upewnij się, że puszka jest stabilnie zamocowana i wypoziomowana.
Krok 2: Montaż przepustnicy z serwomechanizmem w kanale doprowadzającym powietrze
Następnie należy zamontować przepustnicę w kanale doprowadzającym powietrze z zewnątrz do kominka. Kluczowe jest zapewnienie pełnej szczelności połączenia, aby uniknąć niekontrolowanych strat powietrza. Serwomechanizm przepustnicy powinien być zamontowany w pozycji umożliwiającej swobodne ruchy i prawidłowe sterowanie przepływem powietrza.
Krok 3: Kluczowe zasady rozmieszczania czujników temperatury (T1, T2, T3)
Prawidłowe rozmieszczenie czujników temperatury jest niezwykle ważne dla dokładności pomiarów i efektywnego działania sterownika. Czujnik T1 zazwyczaj montuje się w pobliżu wkładu kominkowego, mierząc jego temperaturę lub temperaturę spalin. Ważna zasada: w przypadku kominków żeliwnych czujnik nie może dotykać bezpośrednio wkładu, aby uniknąć fałszywych odczytów spowodowanych bezpośrednim kontaktem z gorącym metalem. Czujnik T2 służy do pomiaru temperatury w instalacji, np. w płaszczu wodnym lub w kanale dystrybucji gorącego powietrza. Czujnik T3 jest przeznaczony do monitorowania temperatury w buforze ciepła lub w systemie ciepłej wody użytkowej (CWU).
Krok 4: Schemat podłączeń elektrycznych jak poprawnie podpiąć zasilanie, czujniki i urządzenia wykonawcze
Podłączenie elektryczne wymaga szczególnej uwagi. Należy ściśle przestrzegać schematu elektrycznego dostarczonego przez producenta. Zwróć uwagę na odpowiednie oznaczenia na sterowniku i podłączaj przewody zgodnie z ich przeznaczeniem: zasilanie, czujniki temperatury (T1, T2, T3) oraz wyjścia sterujące urządzeniami wykonawczymi (P1-P4), takimi jak pompy czy wentylatory. W razie wątpliwości, koniecznie skonsultuj się z elektrykiem.
Konfiguracja początkowa: Jak ustawić sterownik do pracy z Twoją instalacją
Po fizycznym montażu wszystkich elementów, kolejnym kluczowym krokiem jest wstępna konfiguracja sterownika. Pozwoli to dostosować jego działanie do specyfiki Twojej instalacji kominkowej i zapewnić optymalną pracę.
Wybór typu instalacji za pomocą zworki: kominek powietrzny czy z płaszczem wodnym
Jednym z pierwszych i najważniejszych ustawień jest wybór typu instalacji. Na płycie głównej sterownika znajduje się specjalna zworka, która pozwala określić, czy urządzenie będzie współpracować z kominkiem powietrznym, czy z płaszczem wodnym. Prawidłowe ustawienie tej zworki jest kluczowe, ponieważ wpływa na algorytmy sterowania i sposób pracy poszczególnych funkcji urządzenia.
Nawigacja po menu: Opis przycisków i struktury interfejsu użytkownika
Sterownik MSK Plus posiada intuicyjny interfejs użytkownika, oparty na kilku przyciskach nawigacyjnych. Zazwyczaj są to przyciski strzałek (góra/dół, lewo/prawo), przycisk "Enter" lub "OK" do zatwierdzania wyborów oraz przycisk "Menu" lub "ESC" do powrotu do poprzedniego ekranu lub wyjścia z menu. Poznanie funkcji poszczególnych przycisków pozwoli Ci na swobodne poruszanie się po dostępnych opcjach konfiguracyjnych.

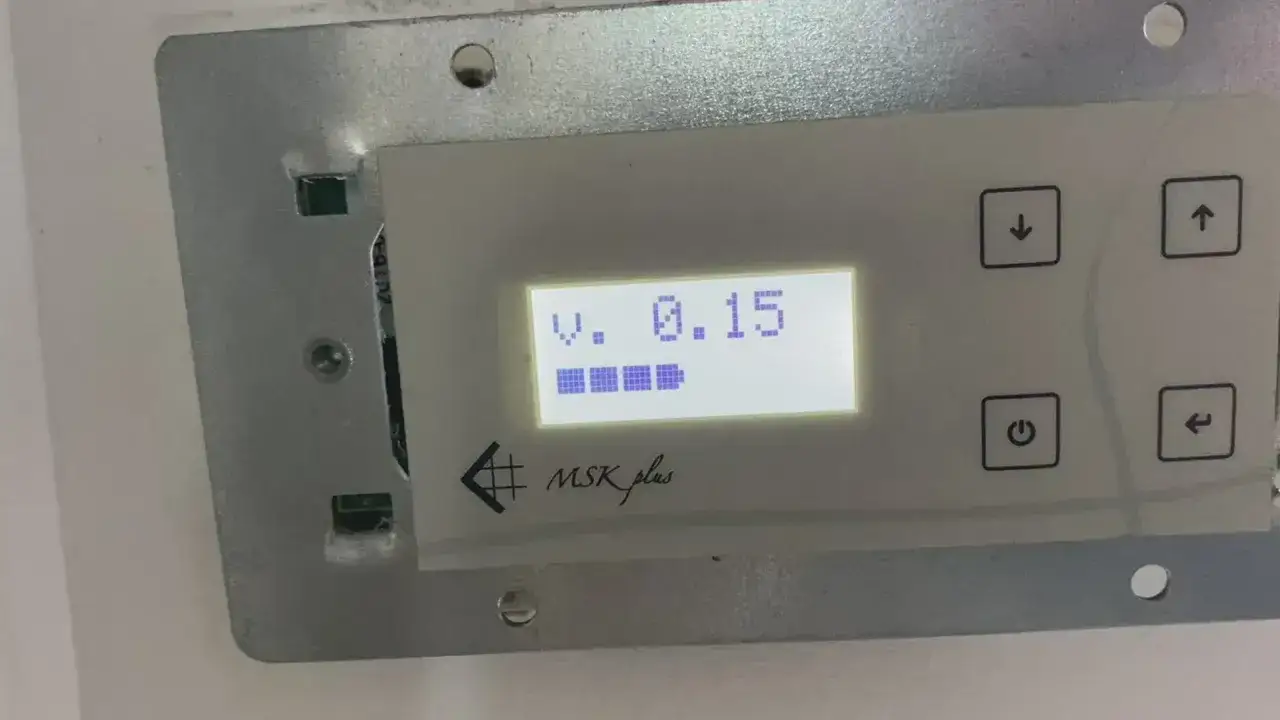

Opis wyświetlacza: Jak interpretować ikony i komunikaty w trybie pracy
Wyświetlacz sterownika MSK Plus dostarcza informacji o aktualnym stanie pracy urządzenia. Warto zapoznać się z jego ikonografią i komunikatami. Typowe symbole mogą oznaczać: aktualną temperaturę w poszczególnych punktach pomiarowych (T1, T2, T3), stan otwarcia przepustnicy powietrza, aktualny tryb pracy (automatyczny, ręczny, czuwanie), aktywne wyjścia sterujące (np. załączona pompa), a także ewentualne alarmy lub komunikaty diagnostyczne. Zrozumienie tych elementów jest kluczowe dla bieżącej kontroli pracy kominka.
Przewodnik po funkcjach i parametrach menu sterownika MSK Plus
Menu sterownika MSK Plus oferuje szeroki zakres funkcji i parametrów, które pozwalają na precyzyjne dostosowanie jego działania do indywidualnych potrzeb. Zrozumienie ich znaczenia jest kluczem do maksymalnego wykorzystania potencjału urządzenia.
Ustawianie temperatury zadanej: Jak wpływa na proces spalania
Temperatura zadana to kluczowy parametr, który określa, jaką temperaturę w instalacji grzewczej chcemy utrzymać. Po jej ustawieniu, sterownik automatycznie reguluje dopływ powietrza do komory spalania, aby jak najdokładniej osiągnąć i utrzymać zadaną wartość. Wybór wyższej temperatury zadanej spowoduje intensywniejsze spalanie i szybsze nagrzewanie, podczas gdy niższa wartość przełoży się na łagodniejszy tryb pracy i potencjalnie dłuższy czas spalania jednej porcji drewna.
Tryby pracy: Automatyczny, ręczny i stan czuwania kiedy i jak ich używać
Sterownik MSK Plus oferuje trzy podstawowe tryby pracy:
- Tryb automatyczny: Jest to domyślny i najbardziej zalecany tryb, w którym sterownik samodzielnie zarządza procesem spalania i temperaturą.
- Tryb ręczny: W tym trybie użytkownik ma pełną kontrolę nad pracą przepustnicy oraz wyjściami sterującymi. Pozwala to na ręczne ustawienie pozycji przepustnicy i manualne włączanie/wyłączanie pomp czy wentylatorów.
- Tryb czuwania: Jest to tryb oszczędnościowy, w którym sterownik utrzymuje minimalną temperaturę w instalacji i czeka na sygnał do ponownego rozpalenia lub zwiększenia mocy. Jest przydatny, gdy chcemy utrzymać żar w kominku przez dłuższy czas bez intensywnego dogrzewania.
Konfiguracja wyjść P1-P4: Jak zaprogramować sterowanie pompami i wentylatorami
Cztery programowalne wyjścia (P1-P4) pozwalają na sterowanie różnymi urządzeniami zewnętrznymi. Można je skonfigurować do współpracy z pompami CO, pompami CWU, wentylatorami DGP, a nawet elektrozaworami. Dla każdego wyjścia można ustawić szereg parametrów, takich jak temperatura załączenia i wyłączenia, histereza (różnica temperatur między załączeniem a wyłączeniem), czy czasowe opóźnienia. Pozwala to na precyzyjne dopasowanie pracy urządzeń wykonawczych do potrzeb instalacji.
Funkcje zabezpieczające: Zrozumienie alarmów, ochrony przed przegrzaniem i zamarzaniem
Bezpieczeństwo jest priorytetem, dlatego MSK Plus wyposażony jest w szereg funkcji zabezpieczających. W przypadku przekroczenia dopuszczalnych temperatur, sterownik może uruchomić alarm akustyczny, zamknąć przepustnicę powietrza lub włączyć pompy obiegowe, aby zapobiec przegrzaniu instalacji. Funkcja ochrony przed zamarzaniem w systemach wodnych polega na cyklicznym uruchamianiu pomp, gdy temperatura spadnie poniżej określonego progu, zapobiegając tym samym uszkodzeniu instalacji. Warto również pamiętać o funkcji odcięcia dopływu powietrza w przypadku nagłego zaniku zasilania, co chroni przed wychłodzeniem paleniska.
Pozostałe parametry: Histereza, opóźnienia, tryb pracy posezonowej co oznaczają i jak je ustawić
Oprócz podstawowych funkcji, sterownik oferuje również zaawansowane opcje konfiguracyjne. Histereza to parametr definiujący różnicę temperatur, która musi wystąpić, aby sterownik zmienił stan pracy (np. wyłączył pompę po osiągnięciu temperatury zadanej i spadku o określoną wartość). Opóźnienia czasowe mogą być wykorzystywane np. do opóźnionego wyłączenia wentylatora po osiągnięciu zadanej temperatury. Tryb pracy posezonowej jest przydatny w instalacjach wodnych, ponieważ pozwala na cykliczne uruchamianie pomp w okresie, gdy kominek nie jest używany, zapobiegając ich zatarciu.
Przykładowe schematy konfiguracji dla najpopularniejszych instalacji
Aby lepiej zobrazować możliwości sterownika MSK Plus, przedstawiamy kilka przykładowych scenariuszy jego konfiguracji w najczęściej spotykanych instalacjach kominkowych.
Scenariusz 1: Kominek z płaszczem wodnym współpracujący ze zbiornikiem CWU
W przypadku kominka z płaszczem wodnym, który ma za zadanie ogrzewać wodę użytkową w zbiorniku CWU, sterownik MSK Plus może być skonfigurowany w następujący sposób: Czujnik T1 mierzy temperaturę w komorze spalania, T2 temperaturę w płaszczu wodnym, a T3 temperaturę w zbiorniku CWU. Wyjście P1 może sterować pompą ładującą zbiornik CWU, załączając ją, gdy temperatura w płaszczu wodnym (T2) jest wyższa od temperatury w CWU (T3) o określoną wartość histerezy. Przepustnica powietrza będzie regulować intensywność spalania, aby utrzymać optymalną temperaturę w płaszczu wodnym.
Scenariusz 2: Kominek powietrzny i system dystrybucji gorącego powietrza (DGP)
Dla kominka powietrznego z systemem DGP, sterownik MSK Plus może zarządzać pracą wentylatora rozprowadzającego ciepłe powietrze. Czujnik T1 może monitorować temperaturę wewnątrz kominka, a T2 temperaturę w pomieszczeniu docelowym lub temperaturę powietrza w kanale DGP. Wyjście P1 może być skonfigurowane do sterowania wentylatorem DGP, który włączy się, gdy temperatura w kominku (T1) przekroczy zadaną wartość, i wyłączy się, gdy temperatura spadnie poniżej ustalonego poziomu. Przepustnica powietrza będzie optymalizować proces spalania w zależności od potrzeb grzewczych.
Scenariusz 3: Zaawansowana instalacja z buforem ciepła i dodatkowymi źródłami ogrzewania
W bardziej złożonych systemach, gdzie kominek z płaszczem wodnym współpracuje ze zbiornikiem buforowym i np. kotłem gazowym, MSK Plus może pełnić rolę nadrzędnego regulatora. Czujniki T1, T2 i T3 mogą monitorować temperaturę w kominku, buforze oraz w instalacji CO. Wyjścia P1-P3 mogą sterować pompą ładującą bufor, pompą obiegową CO oraz pompą CWU. Sterownik może być zaprogramowany tak, aby priorytetowo ładować bufor ciepła z kominka, a następnie, w zależności od potrzeb i dostępności energii, uruchamiać inne źródła ciepła.
Najczęstsze problemy i błędy: Diagnostyka i proste rozwiązania
Nawet najbardziej zaawansowane urządzenia mogą czasami sprawiać problemy. Oto przegląd najczęściej występujących trudności ze sterownikiem MSK Plus oraz propozycje ich rozwiązania.
Problem: Sterownik losowo się resetuje lub zawiesza co sprawdzić w pierwszej kolejności
Jeśli sterownik MSK Plus zaczyna się losowo resetować lub zawieszać, pierwszym krokiem jest sprawdzenie źródła zasilania. Upewnij się, że połączenia są stabilne i nie ma wahań napięcia. Kolejnym potencjalnym winowajcą może być bateria podtrzymująca pamięć sterownika, która z czasem może ulec uszkodzeniu. Warto rozważyć jej wymianę.
Problem: Brak reakcji sterownika po zaniku zasilania lub błędy na wyświetlaczu
Po nagłym zaniku napięcia, sterownik może czasami wykazywać problemy z wyświetlaniem informacji lub całkowicie przestawać reagować. W pierwszej kolejności należy sprawdzić bezpiecznik znajdujący się wewnątrz urządzenia. Jeśli wymiana bezpiecznika nie rozwiąże problemu, a błędy na wyświetlaczu nadal się pojawiają, może to świadczyć o poważniejszej awarii i konieczny będzie kontakt z serwisem producenta.
Problem: Przepustnica nie zamyka się lub nie otwiera prawidłowo
Nieprawidłowe działanie przepustnicy powietrza może być spowodowane kilkoma czynnikami. Sprawdź, czy kanał powietrzny, w którym zamontowana jest przepustnica, nie jest zapchany popiołem lub innymi zanieczyszczeniami. Upewnij się również, że serwomechanizm działa swobodnie i nie jest uszkodzony. Kontrola połączeń elektrycznych między sterownikiem a przepustnicą jest również kluczowa.
Problem: Pompy lub wentylatory nie załączają się mimo osiągnięcia temperatury
Gdy pompy obiegowe lub wentylatory nie uruchamiają się zgodnie z oczekiwaniami, nawet po osiągnięciu zadanej temperatury, przyczyną może być błędna konfiguracja wyjść sterujących (P1-P4) w menu sterownika. Sprawdź ustawienia temperatury załączenia i histerezy. Inną możliwością jest uszkodzenie czujnika temperatury, który dostarcza nieprawidłowe dane do sterownika, lub awaria samego urządzenia wykonawczego (pompy, wentylatora).
Pytanie: Jak ręcznie sterować przepustnicą w przypadku awarii zasilania
W sytuacji awarii zasilania, gdy sterownik przestaje działać, możliwość ręcznego sterowania przepustnicą jest kluczowa dla ponownego rozpalenia w kominku. W modelu MSK Plus, w przypadku braku zasilania, przepustnica zazwyczaj pozostaje w ostatniej pozycji, w której pracowała. Niektóre modele mogą posiadać mechanizm pozwalający na ręczne jej otwarcie lub zamknięcie, jednak wymaga to sprawdzenia instrukcji obsługi konkretnego egzemplarza lub kontaktu z serwisem producenta.
Konserwacja i dobre praktyki: Jak dbać o sterownik, aby służył latami
Regularna konserwacja i stosowanie się do dobrych praktyk to najlepszy sposób na zapewnienie długiej i bezawaryjnej pracy sterownika MSK Plus.
Regularna kontrola połączeń i stanu okablowania
Zaleca się okresowe sprawdzanie wszystkich połączeń elektrycznych sterownika, czujników i urządzeń wykonawczych. Upewnij się, że przewody są dobrze dokręcone, nie ma śladów korozji ani uszkodzeń izolacji. Dobre połączenia to podstawa stabilnej pracy całego systemu.
Wymiana bezpiecznika: Kiedy jest konieczna i jak to zrobić
Jeśli sterownik przestanie działać i nie reaguje na zasilanie, pierwszą czynnością powinno być sprawdzenie i ewentualna wymiana bezpiecznika. Zazwyczaj znajduje się on w łatwo dostępnym miejscu na obudowie lub wewnątrz urządzenia. Pamiętaj, aby zawsze używać bezpiecznika o tych samych parametrach, co oryginalny. Przed wymianą bezwzględnie odłącz zasilanie od urządzenia.
Przeczytaj również: Jak skutecznie ogrzać przestrzeń kominkiem 14 kW na ile metrów?
Sygnalizacja braku opału jak działa i co oznacza
Sterownik MSK Plus, dzięki analizie temperatury w komorze spalania (czujnik T1) i porównaniu jej z temperaturą w instalacji (T2), może wykryć sytuację, w której w kominku brakuje opału. Gdy temperatura w komorze spalania zaczyna gwałtownie spadać, a temperatura w instalacji jest nadal wysoka, sterownik może zasygnalizować brak opału, np. poprzez komunikat na wyświetlaczu lub sygnał dźwiękowy. Jest to sygnał dla użytkownika, że należy dołożyć drewna do kominka, aby utrzymać ciągłość ogrzewania.
