Jak zrobić prowadnicę do piły stołowej? DIY krok po kroku

Samodzielne zbudowanie precyzyjnej prowadnicy do piły stołowej to projekt, który może przynieść ogromną satysfakcję i znacząco podnieść jakość pracy. W tym praktycznym przewodniku DIY pokażę Ci, jak stworzyć narzędzie, które nie tylko dorówna, ale często przewyższy fabryczne rozwiązania pod względem dokładności i funkcjonalności. Zapomnij o drogich akcesoriach i niedokładnych cięciach zbuduj własną, idealnie dopasowaną prowadnicę!

Dlaczego fabryczna prowadnica to często za mało i jak zbudować własną?

Oszczędność, precyzja, satysfakcja: 3 powody, dla których warto podjąć wyzwanie

Decyzja o samodzielnym wykonaniu prowadnicy do piły stołowej to inwestycja, która szybko się zwraca. Po pierwsze, jest to znacznie bardziej ekonomiczne rozwiązanie niż zakup profesjonalnych, często bardzo drogich systemów fabrycznych. Mając podstawowe narzędzia i dostęp do materiałów, możesz stworzyć równie funkcjonalne, a nawet lepsze narzędzie za ułamek ceny. Po drugie, własnoręcznie wykonana prowadnica daje Ci pełną kontrolę nad precyzją i personalizacją. Możesz ją idealnie dopasować do specyfiki swojej piły, swoich potrzeb i preferencji, zapewniając sobie powtarzalność i dokładność cięć na poziomie, o jakim fabryczne rozwiązania często mogą tylko pomarzyć. Wreszcie, nie można zapomnieć o nieocenionej satysfakcji płynącej z posiadania i używania narzędzia, które stworzyłeś własnymi rękami. To poczucie dumy i pewności siebie, które towarzyszy każdemu udanemu projektowi DIY.

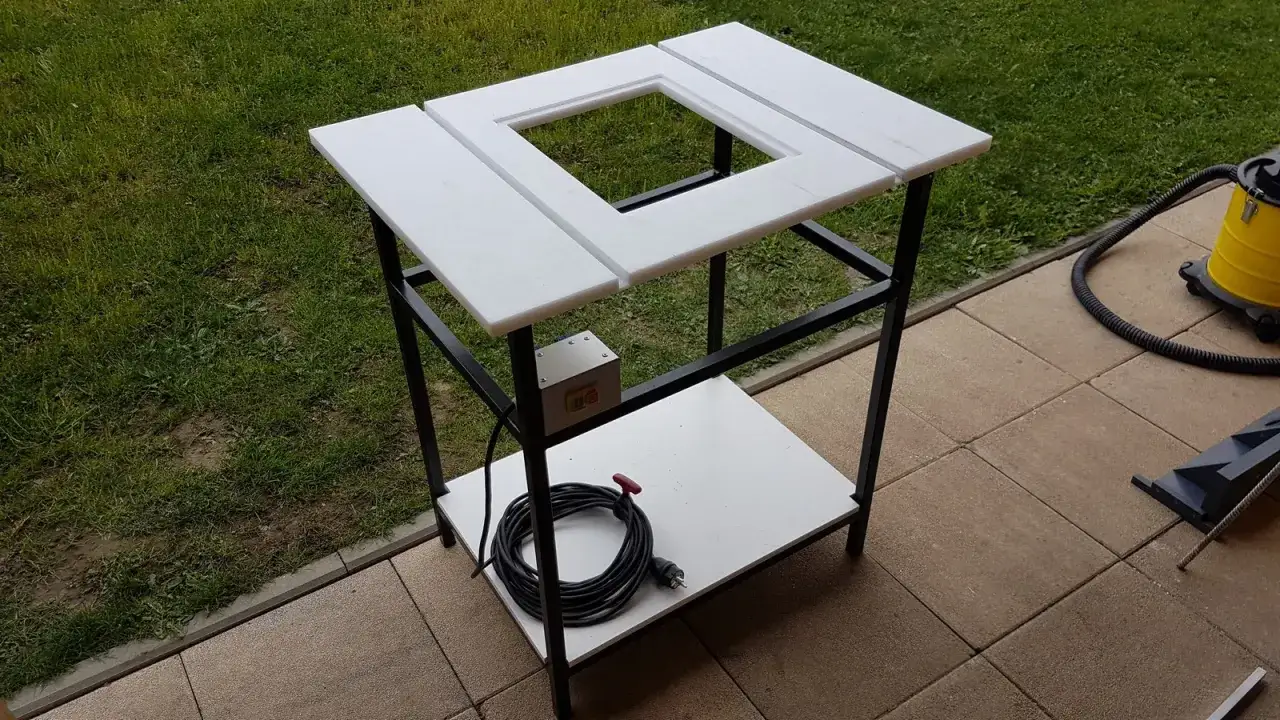

Kiedy fabryczna przykładnia zawodzi? Najczęstsze problemy z gotowymi rozwiązaniami

Niestety, fabryczne prowadnice do pił stołowych, mimo swojej wygody, często pozostawiają wiele do życzenia. Oto najczęstsze bolączki, z którymi borykają się użytkownicy:

• Brak równoległości do tarczy po zablokowaniu: To chyba najpoważniejsza wada. Po zaciśnięciu prowadnicy okazuje się, że nie jest ona idealnie równoległa do tarczy piły, co prowadzi do rozbieżnych cięć i problemów z dopasowaniem elementów.
• Luz i brak sztywności: Luźna konstrukcja prowadnicy lub jej elementów ślizgowych powoduje drgania i niestabilność podczas cięcia, co bezpośrednio przekłada się na niedokładne i nierówne krawędzie obrabianego materiału.
• Trudności w precyzyjnym ustawianiu: Mechanizmy regulacyjne bywają toporne, a odczytanie dokładnej odległości od tarczy jest utrudnione, co spowalnia pracę i zwiększa ryzyko błędu.
• Niska jakość materiałów lub konstrukcji: Często stosowane tworzywa sztuczne lub cienkie blachy mogą szybko się zużywać, łamać lub deformować, obniżając żywotność i precyzję narzędzia.

Warto zauważyć, że problem niedokładności fabrycznych prowadnic nie jest odosobniony. Według danych Reddit, wielu majsterkowiczów boryka się z problemem niedokładności fabrycznych prowadnic, które po zablokowaniu nie utrzymują równoległości względem tarczy.

Planowanie to podstawa: Jak zaprojektować prowadnicę idealnie dopasowaną do Twojej piły?

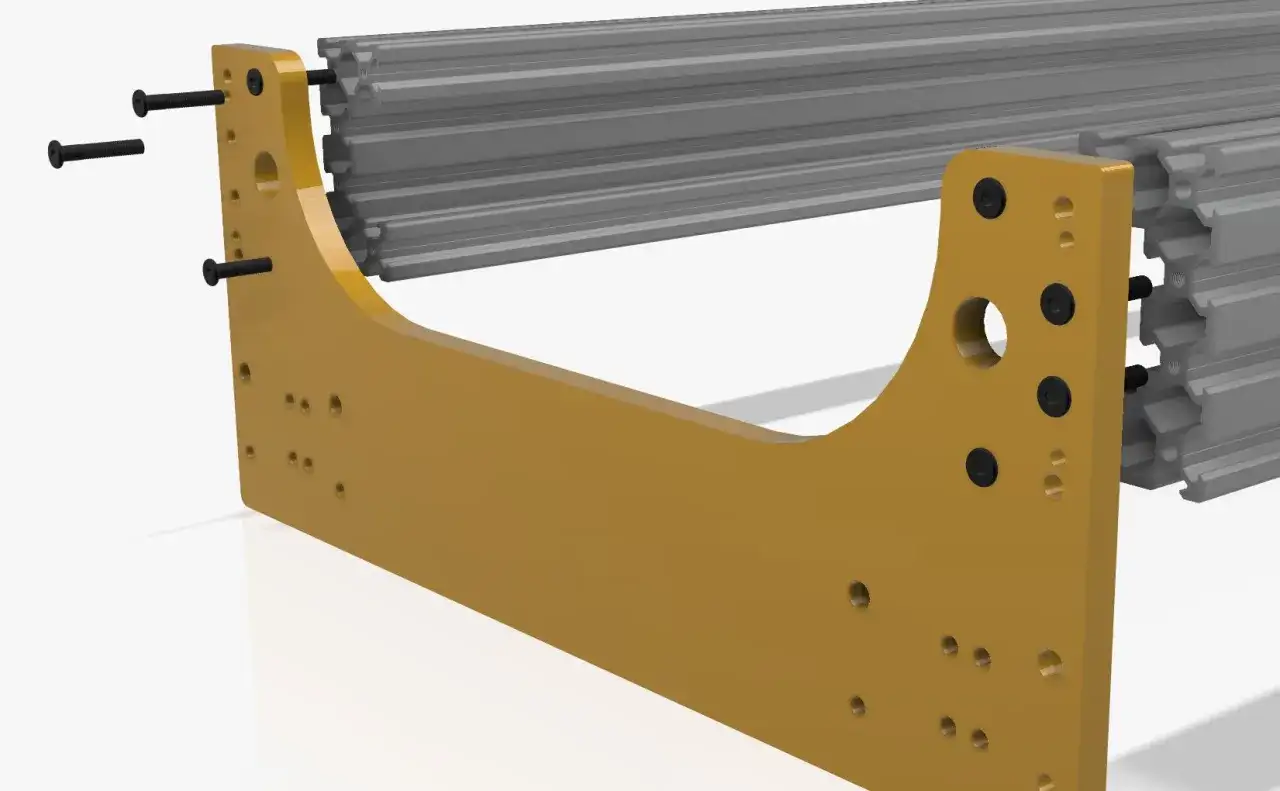

Wybór konstrukcji: Prosta przykładnia z drewna czy zaawansowany system na profilach aluminiowych?

Kluczowym etapem przed rozpoczęciem budowy jest wybór odpowiedniej konstrukcji. Dwa główne podejścia to prosta przykładnia z materiałów drewnopochodnych oraz bardziej zaawansowany system oparty na profilach aluminiowych. Prosta konstrukcja drewniana, zazwyczaj wykonana ze sklejki lub MDF-u, jest łatwa w wykonaniu i stosunkowo tania. Jej główną wadą może być potencjalnie niższa trwałość w porównaniu do systemów metalowych oraz większa wrażliwość na wilgoć i zmiany temperatury, co może wpływać na stabilność wymiarową. Z drugiej strony, systemy na profilach aluminiowych, takie jak popularne profile V-slot, oferują wysoką precyzję, modułowość i doskonałą trwałość. Są one zazwyczaj bardziej odporne na warunki warsztatowe i pozwalają na płynne, stabilne przesuwanie. Ich wadą jest jednak wyższy koszt materiałów oraz potencjalnie większa złożoność samego procesu budowy, wymagająca dokładniejszego montażu.

Materiały pod lupą: Sklejka, MDF, a może profile stalowe – co sprawdzi się najlepiej?

Wybór odpowiednich materiałów jest kluczowy dla trwałości i precyzji Twojej prowadnicy. Oto przegląd najczęściej stosowanych:

• Sklejka: Jest to materiał o dobrych właściwościach mechanicznych, stosunkowo stabilny wymiarowo i łatwy w obróbce. Dobrze nadaje się na korpus prowadnicy, zapewniając odpowiednią sztywność. Wybieraj sklejki o większej grubości (np. 18-25 mm) dla lepszej stabilności.
• MDF (płyta pilśniowa średniej gęstości): Podobnie jak sklejka, MDF jest gładki i łatwy w obróbce. Jest jednak bardziej wrażliwy na wilgoć i może się lekko "rozparowywać" na krawędziach, jeśli nie zostanie odpowiednio zabezpieczony. Jest to dobry wybór na elementy, które nie są bezpośrednio narażone na wilgoć.
• Profile aluminiowe (np. V-slot, T-slot): To serce zaawansowanych systemów. Zapewniają one doskonałą precyzję, płynność ruchu i modułowość. Pozwalają na łatwe dodawanie akcesoriów i precyzyjne ustawianie. Są droższe, ale ich zalety w zakresie dokładności i trwałości są nieocenione.
• Profile stalowe: Rzadziej stosowane w domowych warsztatach ze względu na trudniejszą obróbkę, ale mogą stanowić bardzo sztywną i trwałą bazę dla profesjonalnych rozwiązań.

Pamiętaj, że korpus prowadnicy powinien być wykonany z gładkich i prostych płyt, aby zapewnić łatwy poślizg obrabianego materiału i maksymalną precyzję cięcia.

Niezbędnik majsterkowicza: Zbierz te narzędzia, zanim zaczniesz pracę

Aby Twoja budowa przebiegła sprawnie i precyzyjnie, upewnij się, że masz pod ręką odpowiednie narzędzia:

1. Piła do precyzyjnego cięcia (najlepiej stołowa lub z precyzyjną prowadnicą): Absolutnie kluczowe narzędzie do dokładnego przycinania wszystkich elementów. Precyzja cięcia na tym etapie determinuje dokładność całej konstrukcji.
2. Wkrętarka: Niezbędna do szybkiego i pewnego skręcania elementów. Używanie jej z odpowiednimi wkrętami zapewni solidne połączenia.
3. Ściski stolarskie: Bez nich trudno o precyzyjne spasowanie elementów przed ich skręceniem. Pomagają utrzymać elementy w miejscu, zapewniając kąty proste i stabilność.
4. Narzędzia pomiarowe (kątownik, miara, suwmiarka): Precyzja pomiarów jest równie ważna jak precyzja cięcia. Kątownik zapewni idealne kąty proste, a miara i suwmiarka dokładne wymiary.
5. Wiertarka: Potrzebna do wykonania otworów pod wkręty, co zapobiega pękaniu materiału i ułatwia montaż.

Każde z tych narzędzi odgrywa kluczową rolę w procesie budowy, a ich właściwe użycie gwarantuje, że Twoja prowadnica będzie nie tylko funkcjonalna, ale przede wszystkim dokładna i niezawodna.

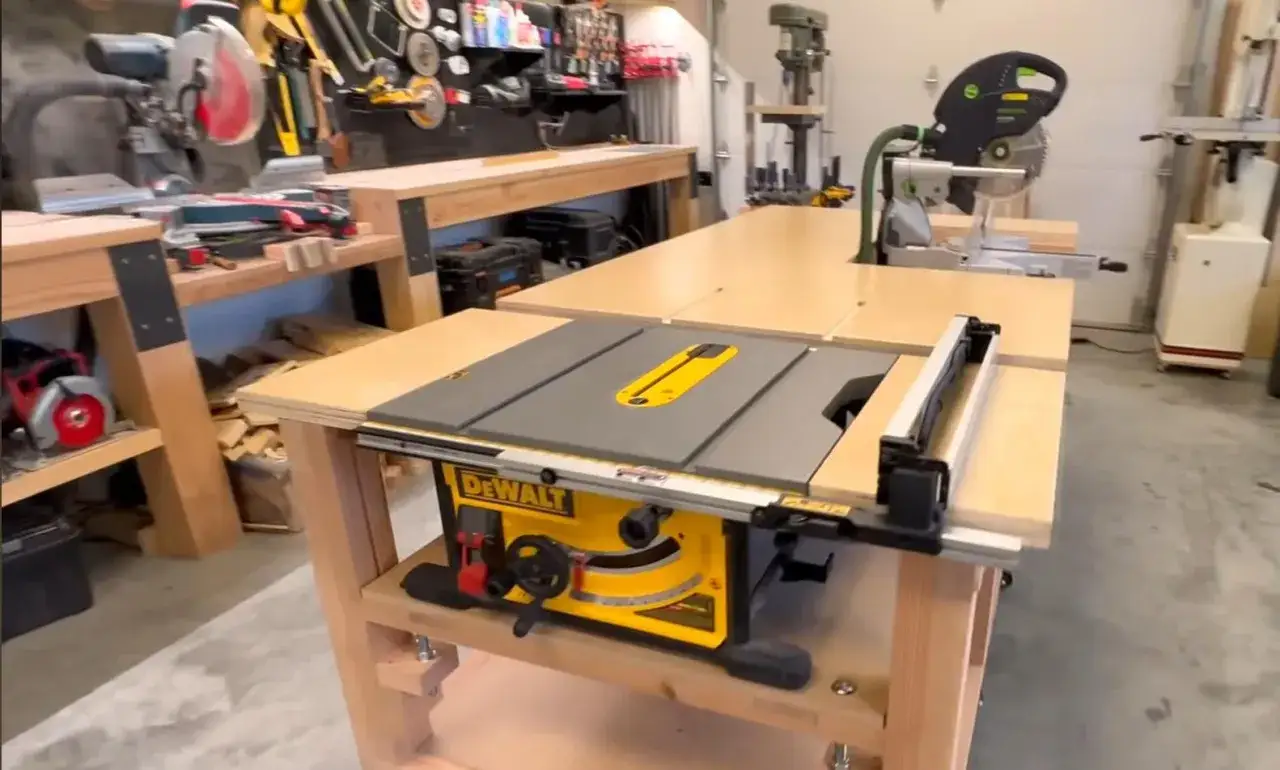

Budowa prowadnicy krok po kroku: Od pomysłu do gotowego narzędzia

Krok 1: Precyzyjne cięcie i przygotowanie bazy oraz szyny prowadzącej

Pierwszym i jednym z najważniejszych kroków jest precyzyjne docięcie wszystkich elementów konstrukcyjnych. Użyj swojej piły stołowej lub innego precyzyjnego narzędzia, aby uzyskać idealnie proste i równe krawędzie. Szczególną uwagę zwróć na zachowanie idealnych kątów prostych (90 stopni) pomiędzy wszystkimi elementami, które mają być ze sobą prostopadłe. Przygotuj bazę prowadnicy czyli główny element, który będzie przesuwał się po stole piły oraz szynę prowadzącą, która będzie zamocowana do stołu piły i po której będzie się ślizgać baza. Upewnij się, że wszystkie cięcia są wykonane z milimetrową dokładnością, ponieważ nawet niewielkie odchylenia na tym etapie mogą skutkować problemami z równoległością w dalszych etapach.

Krok 2: Montaż korpusu przykładni – jak zapewnić idealną prostopadłość?

Po docięciu elementów przyszedł czas na montaż korpusu prowadnicy. Kluczem do sukcesu jest tutaj zapewnienie idealnej prostopadłości wszystkich skręcanych elementów. Użyj kątownika stolarskiego, aby sprawdzić każdy kąt podczas montażu. Ściski stolarskie są tu nieocenione przytrzymają elementy w odpowiedniej pozycji, pozwalając na precyzyjne skręcenie ich wkrętarką. Upewnij się, że wszystkie połączenia są solidne i nie ma żadnych luzów. Jeśli budujesz prowadnicę na profilach aluminiowych, ten etap będzie polegał na precyzyjnym przykręceniu profili do bazy, dbając o ich idealne równoległe ułożenie względem siebie.

Krok 3: Tworzenie mechanizmu blokującego – prosty i niezawodny sposób na sztywne mocowanie

Mechanizm blokujący to serce każdej dobrej prowadnicy. Musi on zapewniać sztywne i niezawodne unieruchomienie prowadnicy w wybranej pozycji, bez najmniejszego luzu. Jednym z najpopularniejszych i najskuteczniejszych rozwiązań jest system oparty na docisku typu "T-square". Działa on w ten sposób, że docisk zaciska się tylko na przedniej szynie stołu piły, automatycznie ustawiając prowadnicę pod kątem 90 stopni do tej szyny. Kluczowe jest, aby mechanizm ten był łatwy w obsłudze, ale jednocześnie bardzo stabilny po zaciśnięciu. Zaprojektuj go tak, aby wywierał równomierny nacisk na szynę, eliminując możliwość przesunięcia się prowadnicy podczas cięcia. Solidność tego elementu jest absolutnie fundamentalna dla bezpieczeństwa i precyzji.

Krok 4: Wykończenie i detale – laminowanie powierzchni, montaż miarki i regulacja ślizgów

Po zmontowaniu głównej konstrukcji czas na dopracowanie detali, które znacząco wpłyną na komfort i precyzję pracy. Laminowanie powierzchni prowadnicy, na której będzie opierał się materiał, folią HPL (wysokociśnieniowy laminat) lub specjalną taśmą ślizgową (np. UHMW-PE), zapewni znakomity poślizg obrabianego materiału, zapobiegając jego zacinaniu się i ułatwiając przesuwanie. Kolejnym ważnym elementem jest montaż miarki (skali pomiarowej). Możesz użyć gotowej, samoprzylepnej miarki lub wykonać ją samodzielnie. Precyzyjnie umieszczona miarka pozwoli na szybkie i dokładne ustawianie szerokości cięcia bez konieczności każdorazowego mierzenia odległości od tarczy. Na koniec, jeśli Twoja konstrukcja wykorzystuje ślizgi, upewnij się, że są one prawidłowo wyregulowane powinny zapewniać płynne, ale jednocześnie stabilne przesuwanie się prowadnicy bez luzów.

Moment prawdy: Kalibracja i testowanie Twojej nowej prowadnicy

Jak ustawić prowadnicę idealnie równolegle do tarczy piły?

Precyzyjne ustawienie prowadnicy równolegle do tarczy piły jest kluczowe dla uzyskania prostych i powtarzalnych cięć. Oto kroki, które należy wykonać:

1. Ustaw luźno prowadnicę w niewielkiej odległości od tarczy piły.
2. Użyj precyzyjnego kątownika, aby sprawdzić kąt pomiędzy zębem tarczy a prowadnicą w dwóch punktach z przodu i z tyłu.
3. Dokonaj wstępnej regulacji, delikatnie przesuwając prowadnicę, aż kątownik pokaże idealne 90 stopni w obu punktach.
4. Zablokuj prowadnicę z umiarkowaną siłą.
5. Ponownie sprawdź kąt po zablokowaniu. Jeśli prowadnica lekko się przesunęła, poluzuj ją, skoryguj i zablokuj ponownie. Proces ten może wymagać kilku powtórzeń.
6. Użyj suwmiarki do zmierzenia odległości od tarczy piły do krawędzi prowadnicy w kilku punktach. Odległości te powinny być identyczne.

Pamiętaj, że nawet niewielkie odchylenie może prowadzić do problemów z cięciem, dlatego poświęć temu etapowi należytą uwagę.

Test pięciu cięć: Niezawodna metoda weryfikacji dokładności i finalna regulacja

"Test pięciu cięć" to prosta, ale niezwykle skuteczna metoda weryfikacji dokładności prowadnicy. Oto jak go przeprowadzić:

1. Przygotuj kawałek deski lub płyty o szerokości około 15-20 cm i długości co najmniej 50 cm.
2. Wykonaj pierwsze cięcie na jednym końcu deski, ustawiając prowadnicę na pożądaną szerokość (np. 10 cm).
3. Obróć przycięty kawałek o 180 stopni i przyłóż go do prowadnicy, tak aby wcześniej cięta krawędź przylegała do niej.
4. Wykonaj drugie cięcie. Jeśli prowadnica jest idealnie równoległa do tarczy, oba cięte kawałki powinny idealnie do siebie pasować, tworząc prostokąt.
5. Powtórz proces dla kolejnych czterech kawałków drewna, wykonując łącznie pięć cięć.
6. Porównaj wszystkie wycięte kawałki. Jeśli prowadnica jest precyzyjna, wszystkie kawałki powinny mieć identyczną szerokość, a po złożeniu powinny tworzyć idealny prostokąt bez widocznych szczelin.

Ten test pozwala na wykrycie nawet minimalnych niedokładności i jest kluczowy dla zapewnienia precyzyjnych cięć w przyszłości. W razie potrzeby dokonaj finalnych regulacji mechanizmu blokującego lub ślizgów.

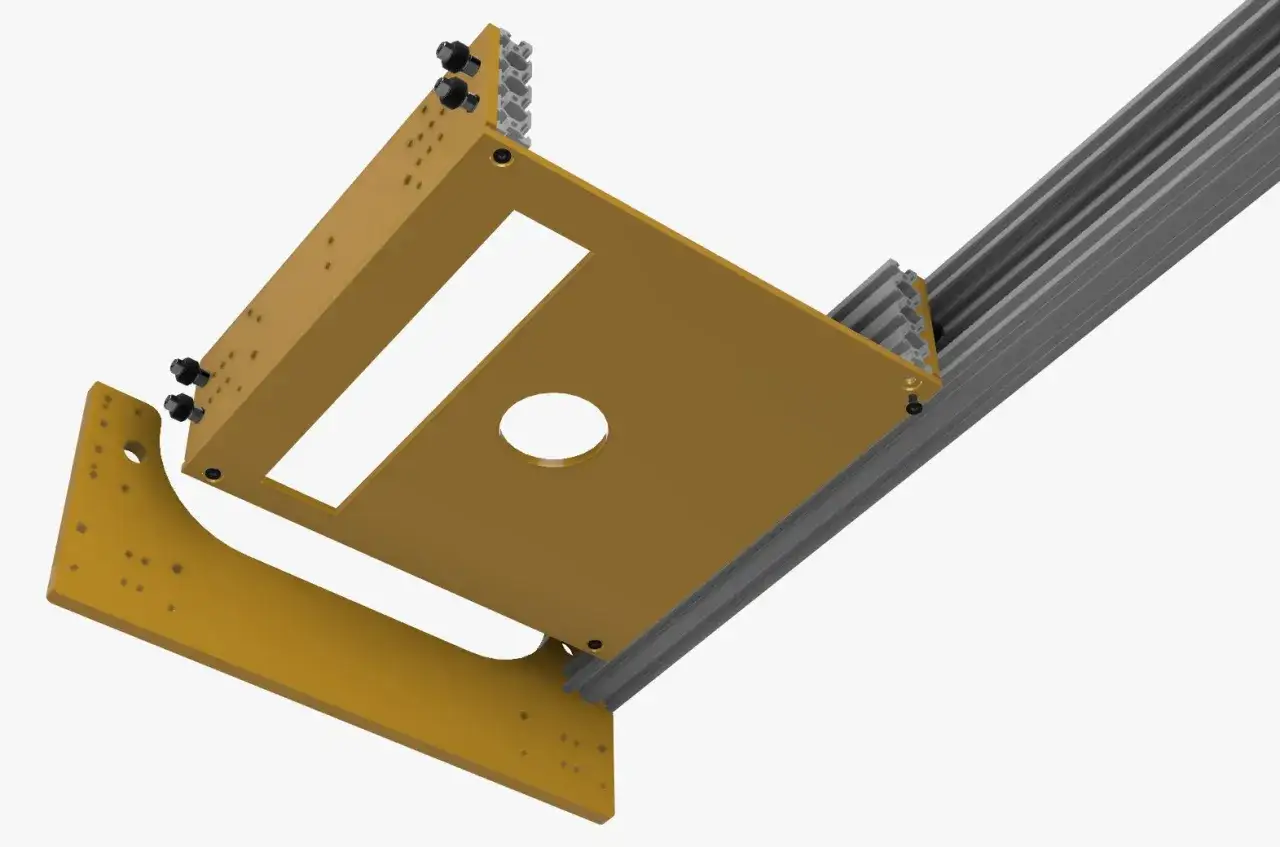

Tych błędów unikaj jak ognia! Najczęstsze pomyłki przy budowie własnej przykładni

Problem z równoległością: Co zrobić, gdy prowadnica ucieka po zablokowaniu?

Jednym z najbardziej frustrujących problemów jest sytuacja, gdy prowadnica, mimo prawidłowego ustawienia przed zablokowaniem, lekko się "przechyla" lub "ucieka" po zaciśnięciu mechanizmu. Często wynika to z niewłaściwie zaprojektowanego lub wykonanego mechanizmu blokującego, który nie zapewnia równomiernego nacisku na szynę stołu piły. Inną przyczyną może być zbyt elastyczny materiał użyty do budowy korpusu prowadnicy lub szyn, który pod wpływem nacisku lekko się deformuje. Rozwiązaniem może być wzmocnienie mechanizmu blokującego, dodanie dodatkowych punktów docisku lub zastosowanie twardszych materiałów. Czasem wystarczy drobna regulacja śrub dociskowych lub dodanie podkładek, aby przywrócić idealną równoległość.

Przeczytaj również: Pod jakim kątem ostrzyć łańcuch pilarki Husqvarna, aby uniknąć uszkodzeń?

Brak sztywności: Jak wzmocnić konstrukcję, aby uniknąć odkształceń?

Brak wystarczającej sztywności konstrukcji prowadnicy to prosta droga do niedokładnych cięć. Oto kilka sposobów, jak temu zaradzić:

• Użyj grubszych materiałów: Zamiast cienkiej sklejki, zastosuj grubszą płytę. Dotyczy to zarówno bazy, jak i elementów bocznych prowadnicy.
• Dodaj usztywnienia: Wzmocnij konstrukcję, dodając dodatkowe żebra lub kątowe wzmocnienia w strategicznych miejscach, szczególnie tam, gdzie występują największe naprężenia.
• Zastosuj lepsze techniki łączenia: Zamiast polegać wyłącznie na wkrętach, rozważ użycie połączeń na wpust, kleju stolarskiego lub śrub z nakrętkami dla większej wytrzymałości.
• Zwiększ liczbę punktów mocowania: Im więcej punktów styku i mocowania, tym stabilniejsza będzie cała konstrukcja.

Pamiętaj, że sztywna konstrukcja to podstawa precyzyjnego cięcia.

Bezpieczeństwo przede wszystkim: O czym musisz pamiętać podczas pracy?

Praca z piłą stołową, nawet z najlepszą prowadnicą, zawsze wiąże się z pewnym ryzykiem. Dlatego bezpieczeństwo powinno być Twoim absolutnym priorytetem. Pamiętaj o następujących zasadach:

• Zawsze używaj okularów ochronnych i ochraniaczy słuchu. Pył drzewny i hałas mogą być szkodliwe dla Twojego zdrowia.
• Używaj popychacza do obrabiania małych elementów lub elementów, które mogą się zacinać. Nigdy nie ryzykuj zbliżania dłoni do tarczy.
• Unikaj luźnych ubrań, biżuterii i długich włosów, które mogą zostać pochwycone przez obracającą się tarczę.
• Upewnij się, że prowadnica jest stabilna i prawidłowo zablokowana przed każdym cięciem. Sprawdź to nawet wtedy, gdy robisz to po raz setny.
• Regularnie sprawdzaj kalibrację prowadnicy. Nawet drobne rozregulowanie może prowadzić do niebezpiecznych sytuacji.
• Nigdy nie stój bezpośrednio za obrabianym elementem, który jest cięty. W razie jego wyrzucenia przez piłę, możesz uniknąć obrażeń.

Jako majsterkowicz, jesteś w pełni odpowiedzialny za swoje bezpieczeństwo. Nie lekceważ żadnych zasad i zawsze pracuj rozważnie.
